Fungsi - Fungsi Protokol

Catatan Arvy - Pada sebuah jaringan komputer, kehadiran protokol sangat penting untuk menghubungkan antara satu komputer dengan komputer lainnya. Tanpa adanya protokol, maka komputer-komputer tersebut tidak akan bisa saling bertukar informasi. Apakah Anda sudah mengetahui pengertian dan fungsi dari protokol tersebut? Artikel ini akan menjelaskan kepada Anda tentang protokol jaringan komputer. Berikut informasi selengkapnya :

Macam - Macam Protokol Jaringan :

A. ICMP

ICMP adalah kependekan dari Internet Control Message Protocol. ICMP merupakan bagian dari Internet Protocol. ICMP digunakan peralatan-peralatan yg terhubung melalui jaringan internet untuk keperluan analisa jaringan.

A. Apa saja fungsi dari ICMP?

Setelah mengetahui sedikit mengenai definisi dari ICMP atau Internet Control Message Protocol, maka untuk memahaminya lebih lanjut, berikut ini adalah beberapa fungsi utama dari protocol ICMP ini :

1. Membantu proses error handling / melaporkan apabila terjadi error pada sebuah jaringan


2. Error merupakan salah satu gejala yang paling mungkin terjadi di dalam sebuah jaringan komputer. Error biasanya terjadi ketika pesan dan juga request tidak dapat tersampaikan ke host, ataupun koneksi terputus atau kehilangan koneksi dalam proses transmisi data di dalam jaringan komputer.


3. Dengan adanya protocol ICMP ini, maka setiap error yang terjadi dapat dihandle langsung oleh protocol ini, dimana protocol ICMP ini bertugas untuk melakukan tindakan – tindakan ketika terjadi yang namanya error di dalam sebuah jaringan komputer tersebut.


4. Membantu control procedure atau prosedur pengaturan pada sebuah jaringan.


5. Control procedure atau prosedur pengontrolan juga merupakan tugas dan fungsi utama dari protocol ICMP ini. ICMP bertugas untuk mengatur dan mengontrol segala macam bentuk pengaturan pada sebuah jaringan kompter. Dengan adanya ICMP ini, maka setiap jaringan komputer dapat berjalan sesuai dengan prosedur juga ketentuan yang ada, sehingga tidak mengalami melenceng atau kesalahan dalam proses transmisi jaringan tersebut.


6. Menyediakan pengendalian error dan pengendalian arus pada network layer atau lapisan jaringan.


7. Pengendalian error atau error handling sudah dibahas pada poin sebelumnya. Akan tetapi, selain melakukan pengendalian error atau error handling ini, ICMP juga memiliki tugas juga fungsi lainnya, yaitu melakukan pengenalian terhadap arus informasi yang ditransmisikan pada network layer atau lapisan jaringan.


8. Seperti diketahui, ketika bekerja, sebuah jaringan akan memiliki beberapa macam lapisan atau layer – layer tertentu yang mana setiap paket data harus melewatinya. ICMP bertugas untuk melakukan pengendalian terhadap arus yang akan masuk ke dalam masing – masing layer tersebut.


9. Mendeteksi terjadinya error pada jaringan, seperti connection lost, kemacetan jaringan dan sebagainya.


10. Tugas pendeteksian dan juga pelaporan akan terjadinya error juga merupakan tugas dan fungsi utama dari ICMP ini. ICMP merupakan protocol yang memilki peran penting ketika terjadi error pada sebuah jaringan atau network. Ketika ICMP mendeteksi terjadinya error, biasanya router atau perangkat keras jaringan lainnya akan memberikan tanda kepada ICMP, misalnya host tidak dapat dijangkau, atau koneksi terputus.


Pada saat itu, ICMP akan menerima dan mendeteksi hal tersebut, dan kemudian melaporkan situasi dimana terjadi error.

B. Tipe – Tipe Pesan pada ICMP

Sebagai protocol jaringan komputer yang bertugas untuk mengirim pesan, ICMP sendiri memiliki dua jenis pesan yang bisa dideteksi dan dilaporkan. Berikut ini adalah kedua jenis pesan yang ada pada protocol ICMP :

1. ICMP Error Message

Merupakan suatu pesan atau message yang disampaikan oleh ICMP ketika terjadi kesalahan atau error pada jaringan komputer yang sedang berjalan. ICMP error message ini sendiri juga terbagi menjadi beberapa jenis. Berikut ini adalah beberapa jenis ICMP error message :

• Destination Unreachable

Destination unreacheable merupakan suatu pesan error yang terjadi ketika pengiiman paket data mengalami kegagalan transmisi, yang disebabkan oleh putusnya jalur koneksi baik jalur secara fisik maupun jalir secara logic pada suatu jaringan. Biasanya destination unreacheable ini disampaikan oleh perangkat keras router.

• Time Exceeded

Merupakan pesan yang dikirmkan oleh ICMP ketika field TTL pada paket IP sudah habis, namun paket tersebut belum juga sampai pada tujuannya. Hal ini mirip seperti request timed out ketika kita akan masuk ke dalam seuah situs internet.

• Parameter Problem

Merupaakn pesan kesalahan yang terjadi ketika terjadi kesalahan parameter pada header paket data yang ditransmisikan.

• Source Quench

Merupakan pesan yang dikirimkan ketika router tujuan mengalami gangguan atau kongesti, sehingga hal in akan menyebabkan pengiriman paket data harus menjadi lebih lambat daripada biasanya.

2. ICMP Query Message

Merupakan pesan pada ICMP yang dikirimkan oleh node, yang kemudian dijawab oleh format – format spesifik dari node yang dituju, jadi tidak berhubungan degnan error message, dan hanya berupa pembalasan pesan yang dikirmkan.

B. POP3

POP3 (Post Office Protocol 3) adalah versi terbaru dari protokol standar untuk menerima email. POP3 merupakan protokol client/server dimana email dikirimkan dari server ke email lokal. Digunakan untuk berkomunikasi dengan email server dan mengunduh semua email ke email lokal (seperti Outlook, Thunderbird, Windows Mail, Mac Mail, dan sebagainya), tanpa menyimpan salinannya di server. Biasanya, dalam aplikasi email terdapat pilihan untuk tetap menyimpan salinan email yang diunduh pada server atau tidak.

Apabila Anda mengakses akun email yang sama dari perangkat berbeda, kami sangat merekomendasikan Anda untuk menyimpan backup. Hal ini perlu dilakukan sebagai langkah antisipasi, semisal perangkat kedua tidak mengunduh email, sementara perangkat pertama sudah menghapusnya.

POP3 adalah protokol komunikasi satu arah, yang artinya data diambil dari server dan dikirimkan ke email lokal di perangkat komputer Anda.

Port POP3 Default

• Port 110 – Port tanpa dienkripsi

• Port 995 – Port SSL/TLS, nama lainnya POP3S

Kelebihan Menggunakan POP3

1. Ketika email sudah diunduh melalui aplikasi local mail di komputer, Anda tidak perlu terhubung ke internet apabila Anda ingin membukanya kembali.

2. Kebanyakan tidak ada ukuran limit untuk email yang dikirim dan diterima.

3. Dapat membuka file attachment dengan cepat .

4. Tidak ada ukuran maksimal untuk mailbox, kecuali harddisk komputer Anda penuh.

Kekurangan Menggunakan POP3

1. Jika JavaScript pada email reader diaktifkan, email phishing dengan embed JavaScript dapat terbaca di email.

2. Semua pesan akan disimpan di komputer. Hal ini dapat mengurangi space pada harddisk komputer.

3. Semua file attachment diunduh dan disimpan dalam komputer. Karenanya, potensi komputer terinfeksi virus dari email lebih besar.

4. Folder email terkadang hilang. Jika ini yang terjadi, upaya restore cukup sulit dilakukan.

C. SMPTP



Simple Mail Transfer Protocol atau SMTP adalah suatu protokol untuk berkomunikasi dengan server guna mengirimkan email dari lokal email ke server, sebelum akhirnya dikirimkan ke server email penerima. Proses ini dikontrol dengan Mail Transfer Agent (MTA) yang ada dalam server email Anda.

SMTP sendiri pertama kali mulai didefinisikan oleh RCF pada tahun 1982, yang juga dikenal dengan nama STD 10. Hingga saat ini, protocol SMTP ini sudah diperbaharui, dan perbaharuan terakhirnya adalah pada tahun 2008, yang dilakukan oleh RFC 5321. Sama seperti beberapa protocol aplikasi internet lainnya yang banyak digunakan, seperti HTTP misalnya, SMTP juga menggunakan protocol TCP dalam internet untuk dapat bekerja, dengan spesialisasi sebagai pengirim surat elektronik atau email.

Port SMTP Default

• Port 25 –  Port tanpa dienkripsi

• Port 426 – Port SSL/TLS, nama lainnya SMTPS

Cara kerja SMTP

Untuk bisa lebih memahami mengenai SMTP dalam proses pengiriman sebuah email, maka ada baiknya kita juga mempelajari mengenai cara kerja dari SMTP ini di dalam proses pengiriman surat elektronik atau email.

Cara kerja dari protocol SMTP ini pada dasarnya sangatlah sederhana. Prinsip dasar dan prinsip utama dari penggunaan SMTP ini adalah bahwa terdapat sebuah email server yang bertugas sebagai penampung sementara surat elektronik, sebelum dikirmkan ke alamat email penerima.

Jadi, ketika user akan mengirimkan sebuah surat elektronik, maka surat elektronik tersebut, yang dikirmkan oleh user akan menggunakan protocol SMTP, sehingga surat tersebut kemudian akan masuk ke dalam email server, untuk dicocokan dengan alamat email penerima. Ketika alamat email penerima sudah terdeteksi cocok, maka surat elektronik atau email tersebut kemudian di kirimkan ke alamat email yang dituju, dan pengirim akan memperoleh notifikasi bahwa email sudah dikirimkan ke alamat email.

Apabila kita melihat hal ini, maka cara kerja SMTP ini persis seperti cara kerja kotak pos atau bis surat yang dulu sering kita gunakan untuk mengirimkan surat dari kota ke kota. SMTP bisa kita analogikan sebagai sebuah bis surat atau kotak pos. ketika kita akan mengirimkan surat, maka kita akan memasukkan surat kita ke dalam kotak pos tersebut, dan tukang pos akan mengambil surat anda untuk dimasukkan ke dalam kantor pos, disortir, lalu kemudian dikirmkan ke alamat yang tertera pada surat tersebut.

Satu – satunya perbedaan antara penggunaan protocol SMTP dengan analogi kotak pos ini hanyalah terdapat pada kecepatan dan tipe surat yang digunakan. Apabila ketika menggunakan kotak pos, kita mengirimkan surat secara fisik, maka pada SMTP, kita mengirimkan surat secara elektronik, yang mana waktu pengiriman pun jauh lebih cepat. Meski berbeda, namun demikian hal ini menunjukkan bahwa ketika kita mengirimkan sebuah email, email yang kita kirim tersebut akan melewati beberapa proses yang sama seperti ketika kita mengirimkan surat biasa menggunakan jasa pos.

Protokol SMTP sendiri bisa kita akses dan kita gunakan berkat bantuan ISP atau internet service provider yang kita gunakan. Kebanyakan Internet Service Provider sudah menambahkan fitur pengiriman email melalui SMTP, sehingga kita bisa mengirimkan email menggunakan protocol ini.

D. FTP

File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client. FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client.

FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, merename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server.

Tujuan dari FTP server adalah sebagai berikut :

1. Untuk tujuan sharing data

2. Untuk menyediakan indirect atau implicit remote computer

3. Untuk menyediakan tempat penyimpanan bagi user

4. Untuk menyediakan transfer data yang reliable dan efisien

Kelebihan FTP

FTP sebagai protokol yang menjembatani pertukaran informasi di dalam suatu komputer ini memiliki banyak kelebihan, antara lain :

1. Memiliki sistem keamanan enkripsi pada jaringan yang digunakan sehingga kamu tidak perlu khawatir akan peretasan data pribadi.

2. FTP memiliki fungsi sebagai penyimpanan, di mana data yang dikirimkan tidak akan hilang atau dihapus oleh komputer dan perangkat elektronik lain.

3. Meski menggunakan FTP memerlukan verifikasi, namun sudah ada software yang membantumu melakukannya, beserta dengan petunjuk verifikasi. Tambahan informasi, verifikasi menggunakan FTP ini hanya ada dua langkah saja.

4. FTP mampu menjembatani pertukaran informasi dan file antar komputer. Selama prosesnya, sudah dilengkapi dengan sistem keamanan yang melindungi data yang kamu kirim ataupun terima.

5. FTP mampu melakukan backup data dan file, termasuk restore pada sebuah website.

6. Transfer data dan informasi melalui FTP sangat mudah dan efisien.

7. FTP dapat digunakan sebagai indirect computer atau implicit remote computer.

Kekurangan FTP

Di samping memiliki kelebihan, FTP juga memiliki kekurangan seperti:

1. Sangat bergantung dengan adanya sistem keamanan enkripsi. Tanpa ada sistem keamanan enkripsi, maka FTP tidak aman digunakan untuk transfer data dan informasi.

2. Desain yang tidak begitu kuat sehingga bisa membahayakan administrator karena minimnya informasi tentang faktor risiko yang akan dihadapi.

3. Kesalahan dalam menyampaikan informasi sering terjadi sehingga administrator sulit memahami informasi yang diterima.

Cara kerja FTP

FTP bekerja dengan mengandalkan autentikasi standar yang meminta pengguna komputer memasukkan username dan password untuk bisa mengakses data. Setiap kali kamu ingin mengunduh, mengunggah, ataupun melakukan aksi lain terhadap data dalam komputer, maka diperlukan akses dari FTP untuk perintah yang kamu lakukan. Password dan username itulah yang menjadi kunci aksesmu untuk mengakses data di dalamnya. Dengan password dan username yang diberikan oleh FTP, kamu bisa leluasa memindahkan, menyalin, membuat, dan menghapus data yang ada di dalam direktori penyimpanan komputer.

Namun, sebelum terjadi pertukaran data tersebut, FTP client terlebih dahulu harus melakukan permintaan koneksi terhadap FTP server. Jika FTP client terhubung ke FTP server, barulah di situ terjadi aktivitas yang kerap kamu lakukan seperti mengunduh data, mengunggah, dan sebagainya.

E. ARP

Protokol ARP atau Address Resolution Protocol merupakan sebuah protokol yang bertanggung jawab mencari tahu Mac Address atau alamat hardware dari suatu Host yang tergabung dalam sebuah jaringan LAN dengan memanfaatkan atau berdasarkan IP Address yang terkonfigurasi pada Host yang bersangkutan. Dalam OSI layer, protokol ini berkeja antara Layer 2 dan Layer 3.

Penting bagi kita untuk mengetahui apa saja peranan dari protokol ARP ini. Oleh karena itu, berikut saya jabarkan sedikit apa saja fungsi serta peran dari Protokol ARP.

1. Peran protokol ARP ini sangat penting dalam jaringan, terutama mengenai komunikasi data yang terjadi dalam jaringan. Setiap host yang tergabung atau terhubung dalam sebuah jaringan LAN saling berkomunikasi menggunakan alamat fisik (Mac Address) dan tidak menggunakan alamat logis (IP Address).

2. Dikatakan pada poin nomor satu, bahwa setiap Host berkomunikasi menggunakan alamat fisik (Mac Address). Jadi, mau tidak mau setiap sebuah Host yang ingin berkomunikasi dengan Host lain harus mengetahui Mac Address yang dimiliki oleh Host tujuannya tersebut.

3. Lalu bagaimana sebuah Host bisa mendapatkan informasi mengenai Mac Address dari Host tujuannya? Jawabannya adalah pada tahapan transfer data. Sebelum sebuah data diberikan Mac address, terlebih dahulu data tersebut diberi alamat logis berupa IP Address. IP address yang ditambahkan ini merupakan IP address dari Host pengirim dan Host penerima.

4. Baru kemudian menentukan alamat fisik atau Mac Address dari Host tujuan. Nah, apabila belum diketahui alamat fisiknya, mau tidak mau harus dicari terlebih dahulu. Disinilah peran protokol ARP, dengan memanfaatkan informasi IP address Host tujuan yang ada, maka Host pengirim melakukan pencarian dengan menugaskan Protokol ARP.



Cara Kerja Protokol ARP

1. Awalnya protokol ARP melakukan pengiriman sebuah pesan yang sifatnya broadcast atau menyeluruh. Isi dari pesan tersebut berupa permaintaan sebuah alaman Mac Address suatu Host berdasarkan IP address setiap Host. Pesan permintaan ini dikirim secara menyeluruh ke semua Host yang tergabung dalam jaringan LAN.

2. Setelah pesan tersebut sampai pada Host tujuan, maka Host tujuan akan membalas pesan tersebut dengan sebuah pesan balasan yang berisi alamat fisik atau Mac Address yang sesuai dengan IP address yang diminta tadi.



Bisa disimpulkan, protokol ARP ini bertugas dengan cara mem-filter setiap host yang tergabung dalam jaringan dan mencari tahu apa alamat Mac address dari IP address yang dimaksud. Jadi, bisa dikatakan bahwa protokol ARP ini bertuga sebagai penerjemah alamat logis berupa IP address menjadi alamat fisik yaitu Mac Address.

Kelebihan Dan Kekurangan Ipv4 dan Ipv6

A. Internet Protokol versi 4

Kelebihan :

1. Tidak mensyaratkan ukuran paket pada link layer dan harus bisa menyusun kembali paket berukuran 576 byte.
2. Pengelolaan rute informasi yang tidak memerlukan seluruh 32 bit tersebut, melainkan cukup hanya bagian jaringannya saja, sehingga besar informasi rute yang disimpan di router, menjadi kecil. Setelah address jaringan diperoleh, maka organisasi tersebut dapat secara bebas memberikan address bagian host pada masing-masing hostnya.

Kekurangan :

1. Panjang alamat 32 bit (4bytes).
2. Dikonfigurasi secara manual atau DHCP IPv4.
3. Dukungan terhadap IPSec opsional.
4. Fragmentasi dilakukan oleh pengirim dan pada router, menurunkan kinerja router.
5. IPv4 yang hanya memiliki panjang 32-bit (jumlah total alamat yang dapat dicapainya mencapai 4,294,967,296 alamat). IPv4, meskipun total alamatnya mencapai 4 miliar, pada kenyataannya tidak sampai 4 miliar alamat, karena ada beberapa limitasi, sehingga implementasinya saat ini hanya mencapai beberapa ratus juta saja.

B. Internet Protokol versi 6

Kelebihan :

1. Format header baru. Header baru IPv6 lebih efisien daripada header pada IPv4 (karena memiliki overhead yang lebih kecil). Hal ini diperoleh dengan menghilangkan beberapa bagian yang tidak penting atau opsional.

2. Jumlah alamat yang jauh lebih besar. Dengan spesifikasi bit untuk alamat standar sebanyak 128-bit memiliki arti IPv6 akan mampu menyediakan 2128 kemungkinan alamat unik. Walaupun tidak semuanya akan dialokasikan namun sudah cukup untuk keperluan masa mendatang sehingga teknologi semacam NAT pada IPv4 sudah tidak perlu lagi digunakan.

3. Infrastruktur routing dan addressing yang efisien dan hirarkis. Arsitektur pengalamatan IPv6 yang hirarkis membuat infrastruktur routing menjadi efisien dan hirarkis juga. Adanya konsep skup juga memudahkan dalam manajemen pengalamatan untuk berbagai mode teknologi transmisi.

4. Kemampuan Plug-and-play melalui stateless maupun statefull address auto-configuration. Pada teknologi IPv6, sebuah node yang memerlukan alamat bisa secara otomatis mendapatkannya (alamat global) dari router IPv6 ataupun cukup dengan mengkonfigurasi dirinya sendiri dengan alamat IPv6 tertentu (alamat link local) tanpa perlu adanya DHCP server seperti pada IPv4. Hal ini juga akan memudahkan konfigurasi. Hal ini penting bagi kesuksesan teknologi pengalamatan masa depan karena di Internet masa depan nanti akan semakin banyak node yang akan terkoneksi. Perangkat rumah tangga dan bahkan manusia pun bisa saja akan memiliki alamat IP. Tentu saja ini mensyaratkan kesederhanaan dalam konfigurasinya. Mekanisme konfigurasi otomatis pada IPv6 ini akan memudahkan tiap host untuk mendapatkan alamat, menemukan tetangga dan router default bahkan menggunakan lebih dari satu router default untuk redundansi dengan efisien.

5. Keamanan yang sudah menjadi standar built-in.Jika pada IPv4 fitur IPsec hanya bersifat opsional maka pada IPv6 fitur IPsec ini menjadi spesifikasi standar. Paket IPv6 sudah bisa secara langsung diamankan pada layer network.

6. Dukungan  yang lebih bagus untuk QoS. Adanya bagian (field) baru pada header IPv6 untuk mengidentifikasi trafik (Flow Label) dan Traffic Class untuk prioritas trafik membuat QoS yang lebih terjamin bisa diperoleh, bahkan ketika payload dari paket terenkripsi dengan IPSec dan ESP.

7. Berbagai protokol baru untuk keperluan interaksi antar node.Adanya protokol baru misalnya Network Discovery dengan komunikasi multicast dan unicast yang efisien bisa menggantikan komunikasi broadcast ARP untuk menemukan neighbor dalam jaringan.

8. Ekstensibilitas.

9. Di masa depan IPv6 dapat dikembangkan lagi fitur-fiturnya dengan menambahkanya pada extension head.

Kekurangan :

1. Operasi IPv6 membutuhkan perubahan perangkat (keras dan/atau lunak) yang baru yang mendukungnya.

2. Harus ada pelatihan tambahan, serta kewajiban tetap mengoperasikan jaringan IPv4, sebab masih banyak layanan IPv6 yang berjalan di atas IPv4.



   PERBANDINGAN IPv4 DAN IPv6

Read More

Topologi Jaringan

Catatan Arvy - Topologi jaringan adalah suatu cara untuk membuat sejumlah komputer saling berhubungan satu sama lain, baik menggunakan kabel maupun yang nirkabel. Biasanya, tujuan topologi jaringan adalah demi kemudahan pertukaran informasi.

Topologi jaringan sering kali dipakai suatu perusahaan, lembaga, atau pun badan institusi agar antaranggota bisa saling melakukan komunikasi dengan cepat dan aman.

Macam-Macam Topologi Jaringan

Dalam sebuah topologi jaringan terdapat beberapa jenis atau macam-macam topologi jaringan dan juga tergantung cara pengunaanya dan memiliki kelebihan dan kekurangan masing masing , berikut macam-macam topologi jaringan,  kelebihan kekuraganya dan cara membuat topologi jaringan dalam sebuah aplikasi :

1. TOPOLOGI BUS

Topologi ini adalah topologi yang pertama kali digunakan untuk menghubungkan komputer. dalam topologi ini masing-masing komputer aka terhububng ke satu kabel panjang dengan beberapa terminal, dan pada akhir dari kable harus di akhiri dengan satu terminator. Topologi ini sudah sangat jarang digunakan didalam membangun jaringan komputer biasa karena memiliki beberapa kekurangan diantaranya kemungkinan terjadi nya tabrakan aliran data, jika salah satu perangkat putus atau terjadi kerusakan pada satu bagian komputer maka jaringan langsung tidak akan berfungsi sebelum kerusakan tersebut di atasi.

A. Karakteristik Topologi BUS :

1. Node – node dihubungkan secara serial sepanjang kabel, dan pada kedua ujung kabel ditutup dengan terminator.
2. Sangat sederhana dalam instalasi.
3. Sangat ekonomis dalam biaya.
4. Paket-paket data saling bersimpangan pada suatu kabel.
5. Tidak diperlukan hub, yang banyak diperlukan adalah Tconnector pada setiap ethernet card.
6. Problem yang sering terjadi adalah jika salah satu node rusak, maka jaringan keseluruhan dapat down, sehingga seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.

B. Kelebihan Topologi BUS :

1. Rangkaian yang sederhana dan mudah merangkainya
2. Hemat dalam menggunakan biaya
3. Tidak banyak menggunakan kabel
4. Mudah dalam penambahan client

C. Kekurangan Topologi BUS :

1. Jika dalam jalur kebel utama mengalami gangguan maka jalur lainya akan terganggu
2. Sulit mendeteksi gangguan
3. Tidak cocok untuk trafic yang padat karena mudah mengalami kepadatan jalur akses
4. Memerlukan repeater untuk meguatkan sinyal jika jalurnya berjauhan

2. TOPOLOGI RING

Topologi Ring merupakan sebuah rangkaian jaringan yang bentuknya seperti cincin dimana terdapat sebuah token ring ditengahnya dan jaringanya yang tersambung dari sebuah titik ke titik lainya sehingga menjadi bentuk lingkaran seperti cincin.

A. Kelebihan topologi ring :

1. Rancangan yang sederhana dan mudah diaplikasikan
2. Mudah dalam mengetahui kerusakaan atau troubelshootnya
3. Hemat dalam biaya
4. Dapat mengatasi trafic yang berat atau memiliki jalur akses yang luas
5. Kecepatan pengiriman data yang cepat

B. Kekurangan topologi ring :

1. Pengembangan dalam jaringan atau penambahan client sulit
2. Jika jalur utama atau client terganggu maka yang lainya juga ikut terganggu
3. Membutuhkan penangganan yang khusus jika terjadi maintenance
4. Memiliki konfigurasi yang lebih sulit

3. TOPOLOGI STAR

Topologi Star merupakan rangkaian jaringan yang dimana bentuknya seperti bintang dan juga topologi star memiliki alat ditengahnya untuk menghubungkan yaitu sebuah switch/hub, dimana dari pc server ke switch baru ke client, nah untuk topologi star prinsip kerjanya bisa juga seperti dimana terdapat sebuah  kendali (pc server) yang mengirim data ke sebuah node(switch) atau node tertentu yang lalu dikirimkan ke tempat yang dihendaki (client).

A. Kelebihan topologi star :

1. Jika terdapat suatu client yang terganggu maka tidak akan menggangu client lain
2. Mudah dalam mengetahui kerusakan
3. Kecepatan dalam pengiriman sama besar
4. Mudah dalam pengembangan dan penambahan client
5. Bisa digunakan untuk banyak computer client
6. Keamanan jaringan yang tinggi
7. Mudah dalam penanganan maintenance maka tidak perlu adanya penangganan khusus.

B. Kekurangan topologi star :

1. Biaya yang relatif mahal
2. Karena digunakan untuk banyak client ,penggunaan kabel yang banyak
3. Harus memiliki switch/hub
4. Jika switch/hub  mengalami kerusakan maka akan mempengaruhi client atau keseluruhan jaringan
5. Trafic yang padat dapat membuat kinerja menurun

4. TOPOLOGI MESH

Topologi Mesh atau jala merupakan suatu rangkaian yang menghubungkan antar komputer dengan komputer yang ada di jaringan secara langsung dan disebut dedicated links, topologi mesh juga memiliki kecepatan jaringan yang relatif cepat karena dari komputer atau server langsung ke computer client tanpa harus ke switch atau lainya.

A. Kelebihan topologi mesh :

1. Keamanan data yang tinggi
2. Jika client bermasalah maka tidak menggangu client yang lainya
3. Mudah dalam mengetahui kerusakan
4. Pengiriman yang cepat

B. Kekurangan topologi mesh :

1. Untuk penambahan atau pengembangan client lebih sulit
2. Memerlukan biaya yang besar
3. Memerlukan tempat atau lingkungan yang luas
4. Proses konfigurasi yang merepotkan

5. TOPOLOGI TREE

Topologi Tree merupakan suatu rangkaian jaringan yang bentuknya seperti gabungan topologi bus dan star dan jaringanya yang terpusat pada sebuah switch , pada topologi tree bentuknya juga memiliki suatu tingkatan yang bercabang,misalkan dari computer server ke computer client lalu dihubungkan lagi ke switch dan dihubungkan ke komputer client lagi , nah di topologi ini dimana jaringan yang lebih tinggi dapat mempengaruhi dan mengontrol jaringan yang lain dan topologi tree juga cocok untuk komputer dengan skala yang besar.

A. Kelebihan topologi tree :

1. Mudah untuk mendeteksi kerusakan
2. Mudah untuk pengembangan dan penambahan jaringan/client
3. Bisa untuk skala yang besar
4. Mudah di atur dan manajemen data yang baik
5. Support jaringan point to point
6. Kemanan jaringan yang baik

B. Kekurangan topologi tree :

1. Menggunakan biaya yang besar karena memerlukan kabel dan alat tambahan
2. Switch/hub menjadi alat yang berperan penting
3. Jika komputer yang tingkatan atas mengalami gangguan dapat mempengaruhi jaringan yang dibawahnya
4. Kinerja melambat karena sebelum mengirim data terlebih dahulu ke switch/hub baru ke client/komputer lainya
5. Konfigurasi jaringan yang rumit

Read More

Perangkat Pendukung Instalasi Jaringan Komputer

Catatan Arvy - Kali ini saya akan membahas tentang Peralatan Jaringan atau bahasa kerennya biasa di sebut Network Tools, ada sekian banyak alat jaringan yang biasa digunakan untuk instalasi jaringan, apalagi seiring berkembangnya teknologi di dunia network, maka semakin banyak pula alat2 yang semakin canggih, simple dan bahkan multifungsi, namun disini saya hanya akan menjelaskannya beberapa alat saja. Sebelumnya saya akan menjelaskan sedikit tentang pengertian jaringan komputer, yuk disimak.

A.    Pengertian Jaringan Komputer

Jaringan komputer adalah jaringan telekomunikasi yang memungkinkan antar komputer untuk saling menukar data. Tujuan dari jaringan komputer ialah agar bisa mencapai tujuannya, pada bagian dari setiap jaringan komupter bisa memberikan serta meminta layanan (service). Pihak yang menerima/meninta layanan disebut dengan klien (client) serta yang melakukan pengiriman/yang memerikan layanan disebut dengan peladen (server). Desain tersebut bernama sistem client-server, serta dipakai pada hampir semua aplikasi jejaring komputer.

Dua buah komputer, masing-masing mempunyai kartu jaringan, lalu dihubungkan dengan kabel ataupun nirkabel untuk medium transmisi data, serta ada perangkat lunak sistem operasi jaringan akan membentuk sebuah jaringan komupter yang sederhana. Jika ingin memubuat jaringan komputer yang lebih luas jangkauanya, maka diperlukan sebuah peralatan tambahan seperti, Gateway, Hub, Switch, Bridge, Router untuk peralatan interkoneksinya.

B.     Peralatan Jaringan

Ada banyak perangkat jaringan komputer yang berperan penting dalam terciptanya suatu jaringan. Sudah tahukah anda apa saja perangkat-perangkat jaringan komputer tersebut? Simak macam-macam perangkat jaringan komputer dibawah ini :

1.    HUB

Pengertian, Fungsi, dan Cara Kerja Hub yang Digunakan Perusahaan. Hub atau yang lebih dikenal dengan istilah network hub adalah sebuah perangkat yang berfungsi untuk menghubungkan komputer yang satu dengan komputer lainnya asalkan masih dalam lingkup jaringan yang sama. Artinya komputer atau perangkat yang terhubung melalui hub ini dapat saling bertukar informasi antara satu sama lain.

Umumnya, perangkat hub memiliki banyak port ethernet yang tentunya berfungsi untuk menghubungkan suatu perangkat ke perangkat lain. Terhubungnya perangkat dengan port hub, maka artinya semua perangkat akan disambungkan pada jaringan LAN. Setelah itu barulah setiap perangkat bisa melakukan pertukaran data satu sama lain dengan sangat mudah.

Sekilas cara kerja Hub mirip dengan switch. Hanya saja jika switch akan membagikan data ke port spesifik yang memang menjadi tujuannya. Sementara hub akan membagikan data ke seluruh perangkat yang terkoneksi dengan port tersebut. Sehingga perangkat yang terhubung dengan hub dapat mengakses berkas yang sama dengan perangkat lainnya (yang masih berada satu lingkup dengan jaringan).

A. Fungsi HUB
Hub memiliki fungsi agar suatu perangkat dapat saling terhubung satu sama lain dan sekaligus juga dapat berbagi mengenai berbagai macam informasi seperti dokumen dan file lainnya. Dengan demikian, komputer yang terhubung dengan hub bisa saling bertukar data. Biasanya hub ini menggunakan sistem jaringan LAN  kecil yang hanya memiliki kompleksitas jaringan yang tidak terlalu tinggi. Secara umum, hub dibedakan menjadi 3 jenis, antara lain;

- Passive hub, adalah hub yang mempunyai kemampuan untuk menerima dan mengirimkan data dari satu perangkat ke perangkat lain yang terhubung dengan hub

- Active Hub, adalah hub yang menerima data dari perangkat yang terhubung dengan hub ini. Lalu kemudian mampu untuk memperkuat keamanan data sebelum dikirimkan ke perangkat lain yang terhubung pada hub tersebut

- Intelligent Hub, yakni adalah hub yang dilengkapi dengan fungsi-fungsi tambahan yang berguna, sehingga dengan itu dapat melakukan pengaturan dan pemeriksaan terhadap arus pergerakan data yang terjadi pada hub tersebut

A. Cara Kerja HUB

Hub sebenarnya bekerja dengan menerima data dari perangkat yang terhubung, dan dapat mengirimkannya ke perangkat lain yang juga terhubung dengan port hub bersangkutan. Namun sayangnya, Hub tidak dilengkapi dengan fitur pemilihan pengiriman, sehingga perangkat ini tidak bisa mengetahui tujuan pengiriman data. Oleh sebab itu, hub akan mengirimkan data secara otomatis ke semua perangkat yang terhubung dengan hub.

Tidak dapat memilih tujuan pengiriman data rupanya membuat Hub dirasa tidak begitu efisien jikalau digunakan untuk mengirimkan data secara pribadi. Hal ini dikarenakan hub sendiri secara otomatis akan mengirimkan data ke semua port secara bersamaan, sehingga artinya akan membuat penggunaan bandwidth jaringan meningkat. Maka tidak heran apabila kita menggunakan hub kerap kali koneksi komputer akan menjadi lambat.

2. SWITCH

Switch adalah sebuah perangkat jaringan pada komputer yang memungkinkan untuk menghubungkan perangkat pada sebuah jaringan komputer dengan menggunakan pertukaran paket untuk menerima, memproses, dan mengirimkan data dari satu perangkat ke perangkat lainnya ataupun sebaliknya.

Switch dan hub memiliki perbedaan secara fungsi, dan perbedaanya terletak pada data yang dikirimkan. Switch hanya mengirim data ke perangkat yang dituju saja, dan tidak mengirimkan data yang sama ke semua perangkat yang berada pada jaringan tersebut. Sedangkan hub secara otomatis mengirimkan data ke semua perangkat yang terhubung pada jaringan. Itulah salah satu perbedaan switch dan hub yang terlihat sangat jelas.

Tidak hanya itu saja, Switch juga dapat diabaratkan sebagai jembatan data dengan banyak port yang menggunakan alamat dari hardware untuk memproses dan mengirimkan data ke layer kedua dari model OSI. Adapun beberapa jenis switch lain bahkan dapat memproses data pada layer ketiga dengan menambahkan fungsi routing yang biasanya memakai alamat IP untuk melakukan pengiriman paket. Karena itulah banyak yang menyimpulkan bahwa perangkat switch sebenarnya ada dua jenis, yakni switch layer dua dan switch layer tiga.

Istilah layer sebenarnya berdasar pada sebuah konsep model OSI, yang adalah susunan komunikasi pada jaringan komputer. Dan sususan layer tersebut dibagi menjadi 7 macam layer, dari mulai layer pertama physical, layer kedua data link, layer ketiga network, layer keempat transport, layer kelima session, layer keenam presentation, dan yang terakhir adalah application. Adapun jenis switch layer dua akan memproses data pada ke data link (layer kedua), sementara switch layer tiga akan memproses data ke network (layer ketiga). Setiap layer memiliki fungsi dan peranannya masing-masing. Kemudian data-data tersebut nantinya akan diteruskan ke layer-layer selanjutnya.

A. Fungsi Switch
Fungsi utama dari perangkat switch yakni untuk menerima informasi dari berbagai sumber yang terhubung dengannya. Kemudian meneruskan informasi tersebut ke perangkat yang membutuhkan. Meskipun ada banyak perangkat yang terhubung dengan port, namun switch dapat mengirim data atau informasi ke salah satu atau beberapa perangkat saja. Artinya switch dapat memilih tujuan perangkat mana yang ingin dikirimi informasi.

Selain menerima dan meneruskan informasi, switch rasanya juga memiliki fungsi dalam ruang lingkup area komunikasi di layer kedua. Sekaligus fungsi selanjutnya dari switch yakni dapat melakukan verifikasi terhadap setiap paket atau data yang didapat, sebelum mengirimkannya ke perangkat lain. Switch serta berfungsi untuk mengatur paket data yang dikirimkan.

Sebenarnya ada banyak lagi fungsi switch lainnya seperti sebagai perangkat pusat dari koneksi jaringan, menjadi repeater yang fungsinya untuk memperkuat jaringan hingga yang terakhir dapat difungsikan sebagai splitter atau pemecah jaringan. Splitter biasanya sering diterapkan di wilayah perkantoran yang memiliki banyak lantai, sehingga setiap lantai akan memiliki jaringan sendiri agar memudahkan karyawan dalam bekerja.

3. ACCESS POINT

Access Point adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless.

Atau Agar kita lebih mudah untuk memahaminya maka bisa dibilang sebuah alat yang digunakan untuk menghubungkan alat-alat dalam suatu jaringan, dari dan ke jaringan Wireless.

A. Fungsi Access Point

Access point berfungsi untuk mengizinkan atau menolak perangkat yang memiliki akses wifi (misalnya laptop, PDA, smartphoe, dkk) untuk terhubung dengan jaringan lokal yang sama. Secara lebih rinci, access point memiliki fungsi sebagai berikut :

1.Untuk memancarkan atau mengirimkan sinyal koneksi data dan internet melalui gelombang radio. Semakin baik kekuatan sinyal access point, maka area jangkauannya pun akan semakin luas. Ukuran sinyal biasanya di tuliskan dalam satuan dBm atau mW.

2.Sebagai Hub, access point akan menghubungkan jaringan lokal yang menggunakan kabel dengan jaringan nirkabel atau wireless.

3.Untuk mengatur agar access point berfungsi sebagai DHCP (Dynamicc Host Configuration Protocol) Server. Dengan demikian, secara otomatis access point akan dapat memberikan IP Adrees untuk setiap perangkat yang terhubung.

4.Untuk mengatur akses yang didapatkan suatu perangkat. Akses tersebut diatur berdasarkan MAC Address (Media Access Control) yang merupakan identifikasi unik yang dimiliki oleh network card perangkat.

5.Untuk menerapkan fitur keamanan Wired Equivalent Privacy atau WEP dan Wi-Fi Protected Access atau WAP. WEP atau yang sering disebut Shared Key Autenthication, merupakan metoda pengamanan jaringan nirkabel (wireless) dengan otentifikasi kecocokan kunci yang di berikan client pada access point. Sedangkan WAP merupakan metoda keamanan yang dibuat untuk melengkapi metoda WEP dengan menambahkan decryption.

A. Cara Kerja Access Point
Seperti telah dijelaskan sebelumnya, bahwa access point merupakan gerbang penghubung perangkat nirkable deng jaringan lokal. Access point bekerja dengan menyediakan koneksi antara jalur data sinyal RF yang dibentuk oleh wifi dengan jalur data elektrik yang dibentuk oleh kabel Ethernet. Selain itu, access point juga melakukan pengontrollan akses, enkripsi data, toleransi kesalahan, serta manajemen jaringan.

B. Fungsi access point
Ketika terdapat perangkat client yang mencoba mengakses jaringan melalui access point, access point akan menentukan untuk mengijinkan atau tidak mengijinkan perangkat tersebut untuk terhubung dengan jaringan. Untuk melakukan ini, access point akan menjalankan fitur kontrol pengaksesan yang dimilikinys. Kemudian fitur keamanan access point akan bekerja.

Access point akan mengenkripsi sandi, memeriksa kecocokan sandi pada access point dengan sandi yang diberikan perangkat. Perangkat tersebut akan diijinkan terhubung dengan jaringan jika sandi yang diberikan cocok.

Selanjutnya access point akan berfungsi sebagai DHCP yang memberikan alamat IP untuk perangkat tersebut. Misalkan anda mencoba mengakses internet melalui jaringan wireless di sebuah café, maka sirkuit jaringan nirkabel pada perangkat mobile anda akan mengkoneksikan diri dengan access point pada café tersebut.

C. Cara kerja access point dan Pengertian Access point
Setelah terkoneksi dengan access point, jendela peramban (browser) yang kita buka akan menampilkan laman berisi permintaan untuk memasukkan kata sandi agar anda bisa terhubung dengan jaringan.Jika kata sandi yang anda masukkan tepat, access point akan mengijinkan anda untuk terhubung dengan jaringan. Access point akan memberikan alamat IP kepada perangkat anda sehinga perangkat dapat berkomunikasi dengan perangkat lain dalam jaringan lokal.

4.   ROUTER

Router adalah suatu perangkat keras pada jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan, baik itu jaringan yang sama maupun jaringan yang berbeda dari sisi teknologinya.

Ada juga yang menjelaskan bahwa pengertian router adalah suatu hardware jaringan komputer yang berfungsi untuk mengirimkan paket data melalui jaringan atau internet dari satu perangkat komputer ke perangkat lainnya, dimana proses tersebut disebut dengan routing.

Setiap router mempunyai fasilitas DHCP (Dynamic Host Configuration Procotol) yang dapat disetting sedemikian rupa sehinga dapat membagi IP address. Selain itu, pada router juga terdapat NAT (Network Address Translator) yaitu fasilitas yang memungkinkan suatu alamat IP atau koneksi internet dapat di-sharing ke alamat IP lain.

A. Fungsi Router
Mengacu pada penjelasan pengertian router di atas, fungsi utama dari setiap router adalah untuk menghubungkan 2 jaringan atau lebih agar dapat mendistribusikan paket data dari satu jaringan ke jaringan lainnya.

Secara lengkap, adapun beberapa fungsi router adalah sebagai berikut :

- Router berfungsi untuk menghubungkan beberapa jaringan sehingga user dapat mengirimkan paket data dari suatu jaringan ke jaringan lainnya. Proses koneksi tersebut yaitu dengan mendistribusikan IP address kepada setiap komputer dalam jaringan, baik secara statis ataupun dengan DHCP (Dynamic Host Configuration Procotol).

- Fungsi router berikutnya adalah untuk mentransmisikan informasi atau data dari suatu jaringan menuju jaringan yang lain dimana sistem kerjanya mirip seperti Bridge (jembatan jaringan).

- Fungsi router yang lainnya adalah untuk menghubungkan suatu jaringan lokal dengan koneksi DSL (Digital subscriber line) atau yang lebih dikenal dengan DSL router.

- Teknologi router saat ini sudah lebih canggih, dimana penggunaannya tidak hanya dengan menggunakan sambungan kabel LAN, tapi juga dengan teknologi wireless. Dengan begitu, maka sebuah router dapat terhubung pada semua perangkat komputer, laptop, dan gadget lainnya yang masih berada dalam jangkauan router tersebut.

B. Cara Kerja Router
Seperti yang telah dijelaskan pada pengertian router di atas, fungsi router adalah untuk menghubungkan beberapa jaringan dan memfasilitasi transmisi antar jaringan tersebut. Dalam hal ini, router membutuhkan setidaknya dua kartu jaringan atau NIC (Network Interface Car) yang dipasang pada setiap jaringan.

Berikut ini adalah contoh gambar dimana ada dua jaringan yang dihubungkan oleh router.

Pada gambar di atas terdapat dua jaringan dengan satu router yang sangat sederhana dan mudah untuk dikonfigurasi. Untuk jaringan yang besar dan kompleks tentunya pengaturan akan berbeda dan lebih rumit.

Sebagai contoh, misalnya kita ingin menghubungkan 3 jaringan maka kita dapat menghubungkannya dengan dua cara yang berbeda, yaitu:
1.      Menghubungkannya secara berantai dengan memakai 2 router.
2.      Menghubungkannya secara langsung satu sama lain dengan memakai 3 router.

C. Jenis Router
Secara umum, router dapat dikelompokkan menjadi beberapa jenis. Sesuai dengan pengertian router, adapun jenis-jenis router adalah sebagai berikut :

- Berdasarkan Pengaplikasiannya

1. Router Aplikasi, yaitu suatu aplikasi yang dapat diinstal oleh user pada sistem operasi komputer sehingga sistem operasi komputer tersebut dapat bekerja layaknya router. Beberapa aplikasinya diantaranya;
- Wingate
- WinProxy
- Winroute
- Spygate

2. Router Hardware, yaitu hardware yang mempunyai kemampuan seperti router. Dengan kemampuan tersebut, hardware ini dapat digunakan untuk :
- Membagi alamat IP (IP address)
- Membagi jaringan internet di suatu wilayah, misalnya router sebagai acces point dan wilayah yang mendapat IP address dan koneksi internet disebut Hot Spot Area.

3. Router PC, yaitu suatu komputer dengan spesifikasi tinggi yang dimodifikasi sehingga dapat berfungsi sebagai router. Beberapa spesifikasi minimum yang harus ada pada komputer tersebut yaitu :
- Prosessor Pentium II dengan hard drive 10 GB dan RAM 64.
- Terdapat LAN Card.
- Sistem operasi khusus router PC, Mikrotik.

- Berdasarkan Mekanismenya
- Router Statis, yaitu router yang mampu untuk melakukan proses routing (penghalaan) dari suatu jaringan dimana prosesnya dilakukan secara manual oleh seorang administrator.
- Router Dinamis, yaitu router yang dapat melakukan proses routing (penghalaan) dapat berjalan secara otomatis dan dinamis setelah melalui pengaturan oleh seorang administrator jaringan.
- Router Wireless, yaitu router yang dapat bekerja tanpa menggunakan kabel karena hanya mengandalkan media udara untuk mengirimkan paket data.

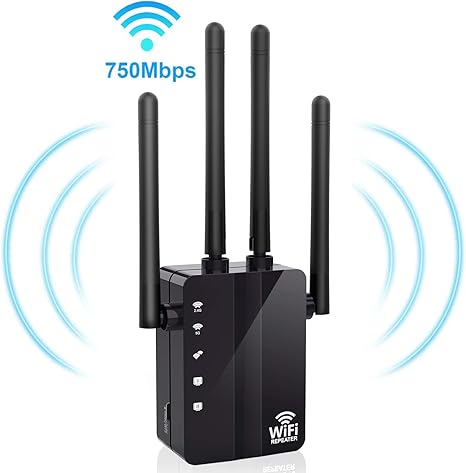

5.  REPEATER

Secara bahasa, kata Repeater berasal dari bahasa Inggris “Repeat” yang memiliki arti pengulangan. Secara terminologi, definisi repeater yaitu pengulang kembali, atau secara lengkapnya yaitu alat yang berfungsi untuk mengulang atau meneruskan kembali signal ke area sekitar perangkat ini dengan lebih mudah.

Definisi repeater yaitu suatu alat atau perangkat yang mempunyai fungsi untuk menyebarkan jangkauan sinyal. Sinyal Wifi yang belum terjangkau oleh sinyal dari server, yang mana tujuan hal itu adalah untuk menangkap sinyal Wifi.

Untuk memenuhi hal tersebut, repeater dibuat menjadi dua alat yakni sebagai penerima sinyal dari server (client) dan sebagai penyebar lagi sinyal Wifi (Accesspoint). Repeater yang ada pada ruangan merupakan suatu alat yang terpasang di titik tertentu dalam jaringan demi tujuan memperbaharui sinyal agar memiliki kembali kekuatan dan bentuknya seperti semula.

Tujuannya adalah untuk memanjangkan jarak yang bisa dijangkau. Hal itu diperlukan karena sinyal mengalami perubahan bentuk dan melemah selama transmisi. Repeater pada ruangan tersusun atas antena Yagi yang fungsinya untuk menerima sinyal di luar ruangan. Selanjutnya, akan diteruskan ke booster untuk dikuatkan. Setelah itu, dipancarkan dengan Antena Omni menjadikan di daerah itu ada sinyal yang lemah menjadi lebih kuat.

A. Cara Kerja Repeater
Fungsi repeater yaitu untuk menyebarluaskan jangkauan jaringan Wifi. Hal ini dapat dijalankan dengan cara menerima sinyal data dan kemudian dipancarkan lagi.

Sebelum dipancarkan kembali, sinyal itu sudah masuk ke repeater yang dikuatkan terlebih dahulu dengan kedua komponen dasarnya yang bertugas untuk menerima data sinyal dari transmitter dan yang kedua memancarkan kembali data sinyal itu.

Sesudah menerima data sinyal dari transmitter, repeater akan menjalankan perubahan frekuensi menjadikan bisa mengeluarkan manfaat untuk sinyal data yang dipancarkan dapat menjadi lebih kuat. Untuk itu, sinyal juga akan menjadi lebih kuat dan mempunyai cakupan yang lebih luas.Proses seperti itu, repeater mempunyai dua sistem yanag sering dipakai. Sistem repeater dalam jaringan dinamakan dengan analog repeater dan digital repeater.

Makna dari analog repeater yaitu sistem repeater yang mengirimkan sinyal data berupa data analog. Analog repeater mengkonsumsi daya listrik sesuai dengan amplitudo atau besaran yang dikirimkan. Sedangkan untuk digital repeater mengirimkan sinyal data berupa bentuk digital. Data seperti itu dikirimkan berupa binary dengan diwakili oleh angka 1 dan 0 dan serta ada proses tambahan.

Fungsi Repeater antara lain yaitu :
- Untuk mengcakup daerah yang lemah sinyal dari server (pemancar)
- Untuk memudahkan akses sinyal Widi yang dari server.
- Untuk meluaskan jangkauan sinyal dari server atau pemancar.

6. BRIDGE

Bridge adalah suatu alat yang dapat menghubungkan jaringan komputer LAN (Local arean Network) dengan jaringan LAN yang lain. Bridge dapat menghubungkan tipe jaringan komputer berbeda-beda (misalnya seperti Ethernet & Fast Ethernet), ataupun tipe jaringan yang serupa atau sama.

Alat ini bekerja pada data Link layer model OSI (Open System Interconnection), Karena itu bridge bisa menyambungkan jaringan komputer yang memakai metode transmisi atau medium access control yang tidak sama atau berbeda. Bridge juga adalah alat yang bisa mempelajari alamat link yang ada pada setiap perangkat yang terhubung dengannya dan juga mengatur alur frame berdasarkan alamat tersebut.

Adapun fungsi dari bridge diantaranya sebagai berikut di bawah ini:
- Bridge dapat berfungsi menghubungkan 2 buah jaringan komputer LAN yang sejenis, sehingga dapat memiliki satu jaringan LAN yang lebih besar dari ketentuan konfigurasi LAN tanpa bridge.
- Bridge juga dapat menghubungkan beberapa jaringan komputer yang terpisah, baik itu tipe jaringan yang sama maupun yang berbeda.
- Bridge juga dapat berfungsi sebagai router pada jaringan komputer yang luas, hal seperti ini sering dinamakan dengan istilah “Bridge-Router”. Lalu bridge juga dapat men-copy frame data yaitu dari suatu jaringan yang lain, dengan alasan jaringan itu masih terhubung. Dan masih banyak lagi fungsi lainnya dari bridge.

Dan inilah prinsip atau cara kerja bridge :

Bridge memetakan alamat Ethernet dari setiap titik atau node yang terdapat pada masing-masing segmen jaringan komputer, dan hanya dapat memperbolehkan lalulintas data yang memang dibutuhkan melintasi bridge. Saat menerima sebuah paket data, bridge akan menentukan segmen tujuan dan juga sumbernya. Kalau segmennya sama, paket data akan di tolak dan kalau segmennya tidak sama atau berbeda paket-paket data akan di teruskan ke segmen yang dituju.

Dengan begitu bridge dapat mencegah pesan rusak supaya tidak menyebar keluar dari satu segmen. Bridge merupakan alat yang bekerja pada physical layer dan data link layer, sehingga dapat mempengaruhi untuk kerja jaringan LAN jika sering terjadi komunikasi yang berbeda di jaringan LAN yang tidak sama atau berbeda yang terhubung oleh bridge. Itulah prinsip atau cara kerja dari bridge.

7. NIC


NIC merupakan sebuah perngkat keras jaringan, yang secara fisik berbentuk seperti sebuah kartu ekspansi, yang memungkinkan setiap komputer dapat terhubung dengan suatu jaringan dengan menggunakan kabel jaringan. NIC (Network Interface Card) ini juga memiliki beberapa istilah lainnya, seperti Kartu Jaringan (Network Card), LAN Card.

NIC dipasangkan pada sebuah slot yang tedapat di dalam motherboard komputer. Saat ini seluruh jenis motherboard yang ada di dunia sudah mendukung slot untuk ekpansi NIC ini, jadi tidak ada alasan bagi sebuah produsen komputer untuk tidak menanamkan NIC di dalam komputer produksinya. NIC ini menggunakan port yang dikenal sebagai port RJ – 45, yang mana berfungsi sebagai port dalam menghubungkan kabel ataupun antenna wireless di dalam sebuah komouter, agar komputer tersebut bisa terhubung ke dalam jaringan.

A. Jenis – Jenis dari NIC
Network Interface Card pada dasarnya terbagi menajdi dua jenis. Berikut ini adalah kedua jenis Network Interface Card :

1. Network Interface Fisik / Physical
Sesuai dengan namanya, Network Inteface card fisik merupakan sebuah Network Interface yang dapat didefinisikan secara fisik, berbentuk kartu dan ditancapkan pada slot di dalam motherboard. NIC fisik inilah yang biasa kita gunakan sehari – hari, yang memiliki port RJ – 45 untuk mengkoneksikan sebuah komputer ke dalam jaringan menggunakan kabel.

2. Network Interface Logis / Logical
Berbeda degan NIC fisik, NIC logis merupakan sebuah Network Intrface Card yang tidak dpat didefinisikan secara fisik. Itu artinya, NIC Logis merupakan sebuah software atau sebuah program yang dibuat untuk mendefinisikan dirinya seolah – olah menjadi sebuah Network Interface Card.

B. Tugas Utama dari NIC
NIC pada dasarnya memiliki beberapa fungsi. Namun demikian, disamping berbagai macam fungsi yang terdapat pada NIC tersebut, NIC memiliki satu tugas utama yang paling penting. Tugas utama dari sebuah NIC tersebut adalah untuk mengubah aliran data berbentuk parallel di dalam bus sebauh komputer menjadi aliran data yang berbentuk serial, sehingga nantinya aliran data yang berbentuk serial tersebut bisa saling di transmisikan di dalam media jaringan komputer.

C. Fungsi dari NIC (Network Interface Card)
Seperti sudah disebutkan sebelumnya, selain memiliki tugas utama sebagai converter atau pengubah aliran data yang berbentuk parallel menjadi aliran data yang berbentuk serial, NIC ini juga memiliki beberapa fungsi lainnya. Secara teoritis, ada beberapa fungsi dari NIC ini di dalam sebuah jaringan komputer.

Berikut ini adalah beberapa fungsi dari NIC atau Network Interface Card di dalam jaringan komputer secara teoritis :

1. Sebagai media pengirim data dari satu komputer ke komputer lainnya
Secara teoritis, Network Interface Card memilki fungsi yang penting untuk mengirimkan data dari sebuah komputer menuju komputer lainnya. Fungsi pengiriman data ini biasanya merupakan tugas dan juga fungsi dari sebuah komputer server, dimana komputer server bertugas untuk menyediakan data dan juga berbagai permintaan akan transmisi data yang direquest oleh klien atau user.

Dengan adanya NIC ini, maka server dapat mengolah data yang dibutuhkan oleh klien atau user, dan kemudian mengirimkannya ke user, dengan alur yang berawal dari NIC milik server, diteruskan melalui sebuah kabel jaringan, yang kemudian diterima oleh NIC milik user atau klien.

2. Sebagai pengontrol data flow antar komputer yang menggunakan sistem kabel jaringan
Selain dapat melakukan pengiriman data secara teoritis Network Interface Card juga memiliki fungsi lainnya, yaitu sebagai pengontrol data flow atau aliran data dari sebuah jaringan komputer, terutama yang menggunakan sistem jaringan kabel. Hal ini merupakan fungsi yang sangat penting, dimana NIC dapat membantu menjaga agar data yang dikeluarkan dan juga diterima tidak berlebihan.

Selain itu juga dapat membantu mencegah terjadinya kepadatan arus informasi dan data yang mengalir di dalam sebuah jaringan komputer, terutama yang menggunakan jaringan kabel.

3. Menerima data dari komputer lain
Apabila fungsi nomor 1 mengacu kepada fungsi yang dimiliki oleh sebuah server di dalam jaringan komputer, maka pada point ini, fungsi dari sebuah Network Interface Card berada pada komputer client atau user. Ketika bertindak dan bekerja di dalam komputer yang merupakan komputer client atau server, maka NIC berfungsi untuk menerima data dan informasi yang sudah ditransmisikan oleh server di dalam jaringan. Dengan begitu, setiap data yang mengalir dan juga ditransmisikan akan bisa diterima oleh komputer user atau klien.

4. Menterjemahkan data menjadi bentuk bit, sehingga dapat dimengerti oleh komputer penerima
Fungsi lainnya dari NIC secara teoritis adalah melakukan konversi. Konversi ini meruapakan sebuah proses perubahan, yang dilakukan oleh NIC untuk mengubah aliran data di dalam sebuah jaringan menjadi bentuk bit. Bit merupakan bentuk atau formata yang bisa dibaca dan juga diolah oleh sebuah komputer, sehingga data yang ditransmisikan tersebut menjadi berguna dan akhirnya bisa diolah dan juga dibaca baik oleh komputer penerima ataupun komputer pengirim.

Selain fungsi secara teoritis, Network Interface Card juga memiliki banyak fungsi praktis. Fungsi praktis merupakan fungsi dari Network Interface Card yang mengarah kepada penggunaan sehari – hari di dalam sebuah jaringan. Kita juga bisa menyebut fungsi praktis dari NIC ini dengan istilah manfaat dari NIC.

Read More
